Модернизации систем ДУ и ППА

Видимую часть системы составляют небольшие датчики, реагирующие на возникновение дыма в помещении. Как правило, они устанавливаются под потолком во всех офисах и общественных зданиях, поэтому, несмотря на малозаметность, все знают, как они выглядят.

Задачей датчиков является активирование системы дымоудаления, а также отправка сигнала, который необходим для определения места возгорания и начала эвакуации людей!

Автоматизация процесса оповещения о возгорании, а также алгоритм работы системы противодымной вентиляции может иметь различные степени:

Автоматическую, когда после сигнала с одного или нескольких датчиков система ДУ сразу начнет выводить продукты горения и оповестит людей о необходимости эвакуации.
Полуавтоматическую, когда сигнал о возгорании передается приборами на центральный пункт и вслед за этим происходит активация противопожарных систем.
Ручную, когда после оповещения датчика о задымлении персоналу объекта необходимо включить системы вентиляции и организовать эвакуацию людей из здания.

У вентиляторов, предназначенных для удаления дыма, должны быть высокие показатели огнеустойчивости и мощности, что позволит им работать даже в условиях сильного нагрева воздуха в шахте. Чтобы обеспечить дополнительное охлаждение и сэкономить место, такие вентиляторы чаще всего размещают на крыше зданий.

Подача свежего воздуха снаружи здания создает давление в проходах эвакуации, благодаря чему улучшается видимость и условия для более комфортного выхода людей.

Важный элемент вентиляции дымоудаления – противопожарные клапаны, предназначенные для регулирования отвода и подачи воздуха в различные помещения. Именно благодаря этим клапанам удается предотвратить сильное задымление помещений, которые примыкают к объекту возгорания.

Алгоритм работы система при возникновении пожара:

огнезадерживающие клапаны не позволяют огню разгореться вследствие поступления воздуха к очагу возгорания;
дымовые клапаны осуществляют выведение нагретого воздуха по шахтам вентиляции;
клапаны вентилятора, нагнетая свежий воздух, очищают помещение от дыма и продуктов горения (газы, ядовитые пары), которые выделяются во время пожара.

Люки, смонтированные на крыше зданий, открываются автоматически, когда включается вентиляция дымоудаления, и выводят дым на улицу.

Шахты, предназначенные для выведения дыма и нагретого задымленного воздуха, изготавливают в большинстве случаев из стали или иногда из другого огнеупорного металла. У них очень толстые стенки для сохранения прочности даже в условиях высоких температур.

Ключевые этапы прокладки воздуховода

Прокладка воздуховода складывается из следующих этапов:

прежде всего, необходимо определиться с высотой устройства, для чего при установке воздуховодов используют специальные хомуты;
в стене непосредственно под потолком подготавливают отверстие для вставки короба;
затем на короб наматывают хомут для проверки его соответствия горизонтальному положению;
край хомута закрепляется в специальных отверстиях, сделанных на потолке;
расстояние между крепежами должно составлять от 1,5 до 2 м;
прежде чем окончательно зафиксировать хомуты, их обязательно следует обмотать;
если у изделий имеются готовые секции, то крепеж следует располагать в начале и конце каждого отрезка, соединяя части винтами.

Обязательной для исполнения является правильная последовательность этапов при проведении монтажа системы дымоудаления, а именно:

вначале выполняется прокладка распределительной сети;
после этого монтируются вентиляторы дымоудаления (осевые, радиальные, крышные);
производится обработка воздуховодов огнезащитным покрытием;
производится установка клапанов и автоматики;
проводятся пусконаладочные работы.

Установка клапанов и автоматики

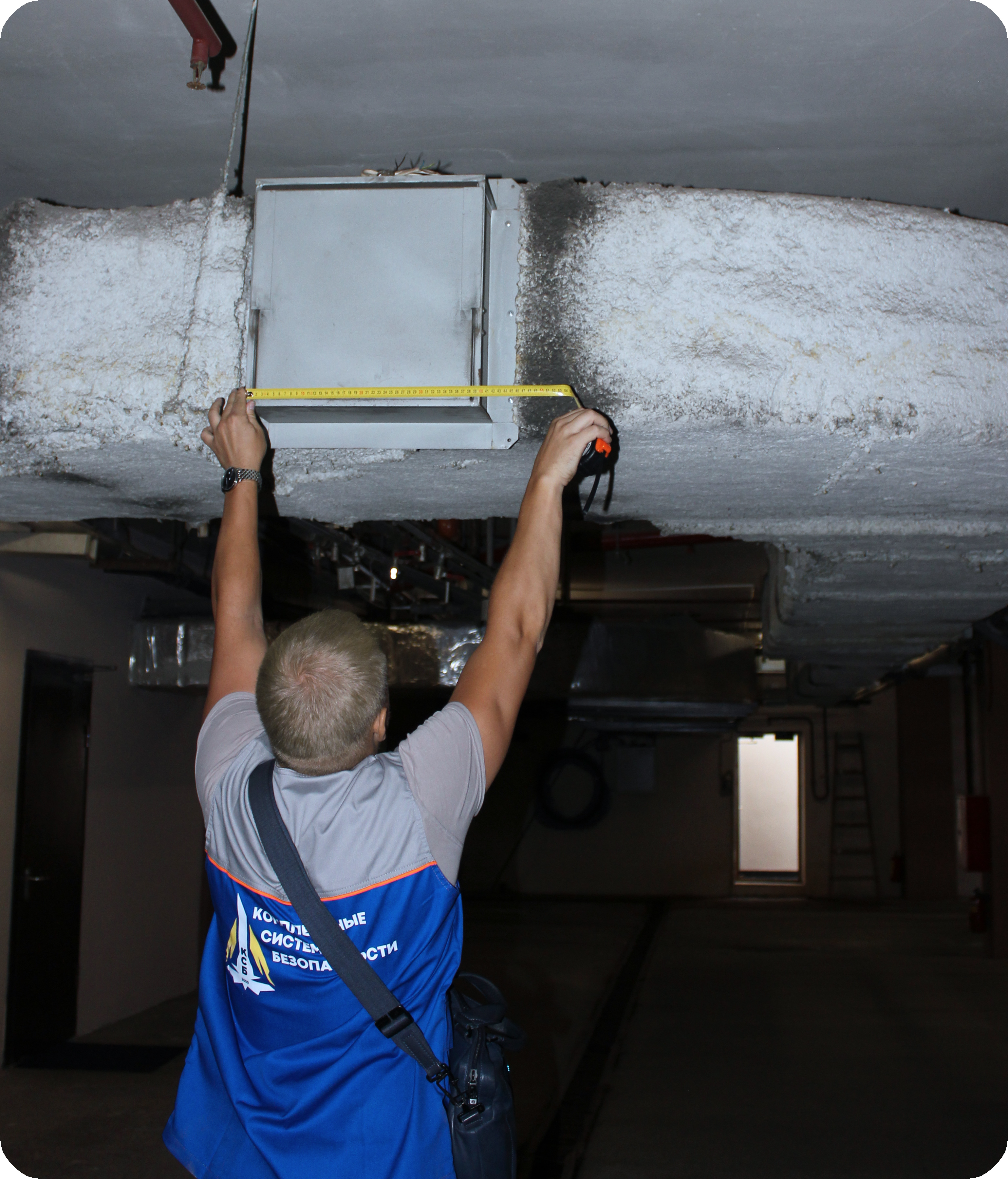

Клапаны в системе выполняют разные функции. Так, клапаны дымоудаления предназначены для открывания проема шахты на том этаже, где произошло возгорание, а противопожарные клапаны, наоборот, закрываются, чтобы пресечь продвижение огня по СВ, в то время как в нормальном положении дымовой клапан должен быть закрыт, а огнезадерживающий — открыт. Управление клапанами может осуществляться дистанционно, в автоматическом или ручном режиме.

Важнейшим моментом при проектировании систем ДУ и ППА является организация подпора воздуха. Чтобы существенно снизить задымленность в шахте, оборудование должно создать в ней повышенное давление.

В настоящее время производителями выпускаются универсальные клапаны двойного действия КПУ-3, которые объединяют нормально открытые и нормально закрытые и предназначены для монтажа в вентиляционных системах зданий промышленного назначения, где предусмотрено газовое или порошковое пожаротушение. Эти модели могут быть взрывозащищенными, морозостойкими и коррозионностойкими.

В строениях с большими избытками тепла нет необходимости в установке обратных клапанов.

Монтаж производится в соответствии с ДБН В.1.1 – 7:2002 в такой последовательности:

проверяется огнестойкость уплотнения и ее соответствие огнестойкости, которую имеет ограждающая конструкция;
устанавливаются распорки для предотвращения перекосов и правильной фиксации клапана;
проводится обмуровка;
распорки снимаются.

Пуско-наладочные работы

В качестве завершающего этапа проводится комплексная проверка настроек и готовности к работе всех устройств, узлы проверяют на отсутствие повреждений и очищают узлы от загрязнений.

При монтаже системы ДУ и ППА, а также после его завершения следует учитывать возможность возникновения следующих основных проблем:

может потребоваться переделка разводки вследствие перенаправления воздушных потоков, возникающих при установке сэндвич-панелей (огнестойких перегородок);
в СНиПе в разделе «Воздуховоды» не указаны четкие схемы прокладки элементов системы ДУ и ППА в зданиях различных типов, что делает полноценное выполнение требований к проектированию затрудненным либо вообще невозможным;
из-за того, что испытание всех систем дымоудаления проводится с помощью холодного дыма, в искусственно созданных условиях, развитие событий при пожаре невозможно достоверно предсказать.
в СНиПе в разделе «Воздуховоды» не указаны четкие схемы прокладки элементов системы ДУ и ППА в зданиях различных типов, что делает полноценное выполнение требований к проектированию затрудненным либо вообще невозможным – нельзя оставлять в таком состоянии это заявление. Нужно дать какую-то рекомендацию выхода из положения, иначе перед угрозой гибели людей на пожаре бессмысленной становится вообще речь о противопожарной безопасности. Наверное, в таких случаях нужно заказать проект прокладки элементов системы ДУ и ППА именно для здания такого типа в профильном проектном институте.
